В настоящее время теплый пол из разряда экзотики перешел в стандартный способ обеспечить комфорт и тепло в холодные периоды. Электрический обогрев осуществляется при помощи специального кабеля, уложенного змейкой в стяжке, а также регулятора, который обеспечивает поддержание необходимой температуры. Кабель для теплого пола оказывает непосредственное влияние на надежность и функциональность всей системы, поэтому необходимо серьезно подойти к его выбору перед покупкой и монтажом.
Существует нагревательный кабель для теплого пола двух видов: резистивный — это кабель, обладающий постоянной мощностью, а также саморегулирующийся, мощность которого изменяется в зависимости от температуры окружающей его среды.
Резистивный кабель
Резистивный кабель для теплого пола — это элемент с постоянными параметрами: сопротивлением жил, мощностью (17–22 Вт/м) и длиной. Существуют одножильные и двужильные резистивные кабели. Первые стоят дешевле и нередко используются для обогрева кровли, ступеней и промышленных объектов, а также жилых помещений. Вторые же более удобные в монтаже, так как второй конец нагревательной секции нет необходимости возвращать.
В зависимости от площади обогреваемой поверхности можно выбрать различную длину нагревающего кабеля. Для бытовых помещений, как правило, выбирают кабели из расчета 100–140 Вт/м². Для того чтобы правильно выбрать кабель, необходимо просчитать его длину. Для это применяется формула: потребляемая мощность на метр квадратный (Вт/м2) / мощность кабеля (17–22 Вт/м) * площадь обогрева (м2). При расчетах должна учитываться площадь пола, не закрытая мебелью или бытовыми приборами, которые устанавливаются непосредственно на пол. Допустим, необходимо выполнить теплый пол в ванной комнате с материалом поверхности керамическая плитка площадью 6 м2. Для этого необходимо, чтобы мощность была примерно 120 Вт/м2, в таком случае полная мощность составит 680 Вт. Если кабель имеет мощность 20 Вт/м, то длина кабеля будет составлять 34 м (или ближайший).
Монтаж кабеля

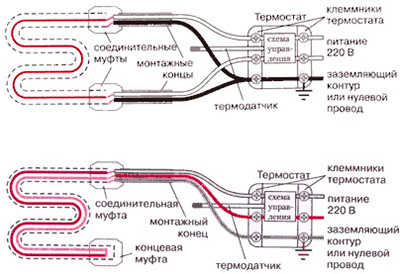

Рисунок 1. Схема подключения 1- и 2-жильного нагревательного кабеля
«Горячий» конец представляет собой нагревательный кабель для теплого пола, который помещается в цементную стяжку вместе с соединительной муфтой, тогда как «холодный» конец, то есть силовой кабель, подсоединяется к термостату, при помощи которого осуществляется управление нагревом.
Нагревательная секция кабеля укладывается змейкой с шагом 8–12 см, а электрический кабель («холодный» конец) выводится к терморегулятору. На терморегулятор также выводится датчик температуры, который устанавливается между витками греющего кабеля в стяжке. Терморегулятор обеспечивает подачу напряжения на греющую секцию в зависимости от показаний, полученных с датчика температуры. Таким образом, если пол нагрелся, датчик подает сигнал и терморегулятор прекращает подачу напряжения, а когда пол остывает, терморегулятор включается.
Цена кабеля теплого пола такого вида относительно невелика, поэтому спрос на эту продукцию достаточно высок. В настоящее время есть большое количество компаний, которые производят данную продукцию, например датская компания Devi, шведская Thermo, норвежская Nexans, испанская CEILHIT, немецкая Stiebel Eltron, финская Ensto, а также российская ССТ и бюджетные варианты китайской компании Thermopads.
Однако «дешевый» вариант теплого пола с использованием резистивного кабеля может доставить некоторые неудобства. Например, в помещении, в котором был смонтирован резистивный нагревательный кабель, нельзя переставлять мебель, а также стелить на пол коврики или перемещать их. Несмотря на то, что для систем теплого пола, основой которых служит резистивный кабель, указывается, что температура контролируется при помощи регулятора, в действительности она отслеживается на небольшой площади. За счет этого в тех местах, где располагается мебель или лежит плотный ковер, теплопередача кабеля ухудшается, что может привести к перегреву.
Если участок пола, на котором располагается датчик температуры, накрыт ковром, корректная работа системы просто невозможна, что в целом существенно снижает надежность системы обогрева пола. Еще одним фактором, который влияет на надежность системы, является качество муфты, с помощью которой соединяются «горячий» и «холодный» концы кабеля.
Нагревательный кабель для теплого пола периодически меняет температуру, тогда как силовой кабель, подведенный к регулятору, сохраняет постоянную температуру. Изменение температур приводит к «напряжению» в муфте, что в итоге может привести к выходу из строя всей системы.
Саморегулирующийся кабель
Рисунок 2. Конструктивные особенности саморегулирующего кабеля
Саморегулирующийся кабель для теплого пола имеет существенные отличия от резистивного аналога. Конструкция кабеля включает в себя две токопроводящие жилы, расположенные параллельно друг другу, нагревательный элемент — полупроводниковую матрицу, а также стальную оплетку и внешнюю оболочку из полиолефина (рис. 1).
Конструкция данного кабеля обеспечивает разное тепловыделение на разных отрезках кабеля. Благодаря специальной конструкции греющий кабель для теплого пола самостоятельно меняет температуру в соответствии с динамикой изменения температуры в помещении. Саморегулирующиеся кабели учитывают температуру окружающей среды на каждом отдельном участке, что позволяет задействовать либо отключать разные участки обогрева.
Стоимость саморегулирующего кабеля выше, чем у резистивного, однако его показатели надежности также значительно превосходят показатели резистивного кабеля. Монтаж саморегулирующего кабеля осуществляется аналогично резистивному, однако в случае с первым нет необходимости в установке терморегулятора.
Какой кабель лучше выбрать для монтажа теплого пола?
В настоящее время саморегулирующие кабели для монтажа теплого пола поставляют компании Thermon и Raychem из США, Ensto, ССТ и т. д. Кабели от данных компаний обеспечивают до 20 лет работы без всяких повреждений. Ремонт кабеля теплого пола может стоить больших денег, поэтому не следует экономить, приобретая дешевый кабель, — лучше купить более дорогой и качественный кабель, чем потом тратить время и деньги на ремонт.
Что касается стоимости, укладка кабеля теплого пола резистивного варианта обязательно включает в себя установку регулятора, который также стоит денег. Саморегулирующий кабель не нуждается в дополнительном контроле температуры, поскольку сам уменьшает и увеличивает выделение тепла. На небольших площадях, например в ванной комнате или в туалете (рис. 3), регулятор практически не используется. Кроме того, такой кабель делится на отрезки любой длины, так что вы сможете выбрать оптимальную длину и не затратить много денег.

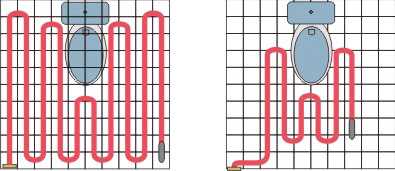

Рисунок 3. Способы укладки кабеля в туалете
Однако если площадь обогрева увеличивается, ситуация меняется: в таком случае более экономично использовать кабель резистивный. Например, на кухне мебель стационарна и не требует перестановки, стол и стулья не имеют большой площади соприкосновения с подогреваемой поверхностью, то есть создаются хорошие условия для работы резистивного кабеля.
В случае с холлом или коридором лучше выбрать саморегулирующийся вариант, поскольку ковры и половики, которые часто кладут в этих помещениях, могут создать неблагоприятные условия, ухудшающие теплопередачу резистивного кабеля.
Таким образом, целесообразность использования того или иного вида зависит от того, в каком помещении будет осуществляться укладка кабеля теплого пола.
